Описание

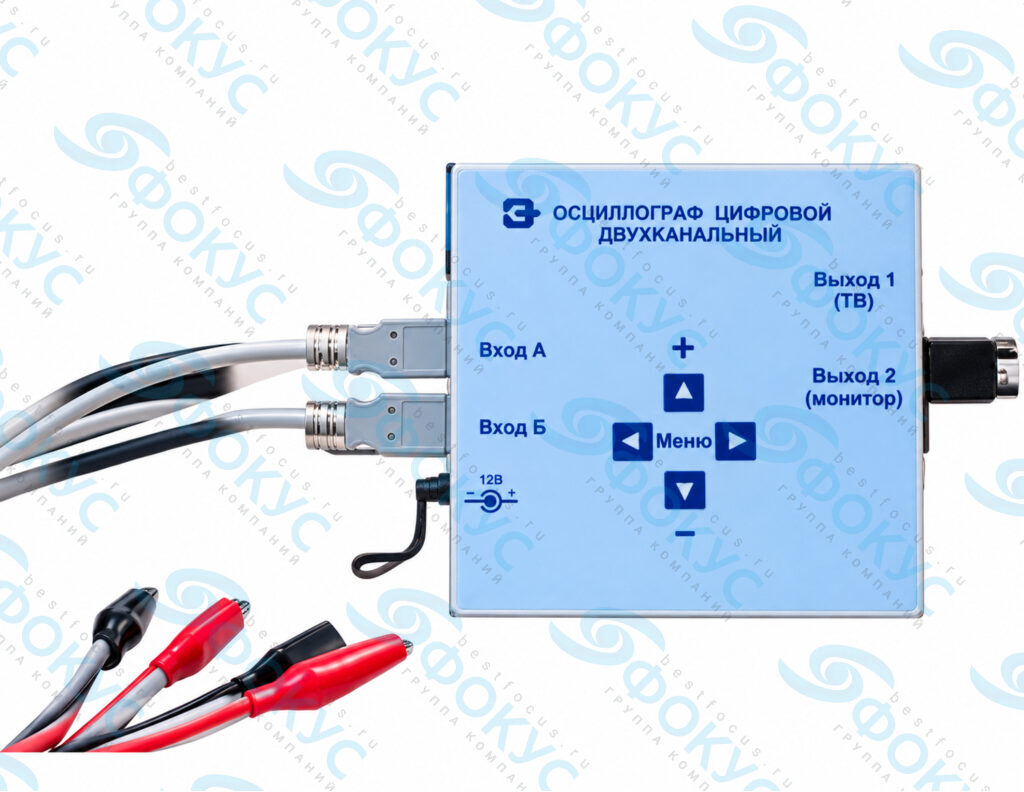

Двухканальный цифровой осциллограф предназначен для наблюдения формы и частоты периодических электрических сигналов на школьных демонстрациях. Это приставка к внешнему экрану: для отображения используют телевизор с низкочастотным видеовходом или монитор со входом VGA.
Сигнал как изображение на экране
Два канала позволяют наблюдать сигналы одновременно, а масштабная сетка помогает разбирать их параметры. Учитель может менять развёртку и масштаб, объясняя связь настройки с видом осциллограммы.
При подборе важно проверить совместимость экрана и требуемые диапазоны. Комплект включает кабели для подключения и адаптер, но внешний экран в его составе не указан.
Устройство, материалы и комплектация
Питание 12В через адаптер (от сети 220 В, 50 Гц)
Потребляемая мощность, Вт, не более 5
Масштабная сетка на экране 8х8 делений
Число входных каналов: 2
Диапазон частот входных сигналов:
на каждом канале, кГц 0…100
при включенной постоянной составляющей 10 Гц…500 кГц
Диапазон уровней входных сигналов 20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В)
Диапазон горизонтальной развертки 10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс)
Входной импеданс 1 мОм, 25 пФ
Режимы работы: одноканальные (А или Б) в режиме непрерывной развертки, двухканальные (А и Б одновременно) в режиме непрерывной развертки, (XY) в режиме развертки от внешнего источника (при отключенном генераторе развертки)
Режим синхронизации: внутренний от сигнала
Регулировка смещения осциллограмм по вертикали: раздельно по каждому каналу
Цифровое экранное меню установки масштаба входных уровней, развертки и режимов работы.
Комплектация
Комплектность:
- осциллограф – 1 шт.
- адаптер – 1 шт.
- кабель типа «тюльпан» для подключения к телевизору – 1 шт.
- кабель VGA для подключения к монитору – 1 шт.
- кабели для подключения исследуемого сигнала (1:1) – 2 шт.
- кабели для подключения исследуемого сигнала (1:10) – 2 шт.
- руководство по эксплуатации – 1 шт.
Устройство и принцип работы
Осциллограф представляет собой аналого-цифровой преобразователь в виде приставки к телевизору или монитору, на входы которого через масштабирующие каскады поступают исследуемые сигналы, где преобразуются в поток цифровых кодов. Значения кодов пропорциональны мгновенному значению уровня сигнала. Поток цифровых кодов загружается в память цифрового сигнального процессора, в котором под управлением программы формируется полный видеосигнал, выдаваемый на видеовход телевизора или монитора. Видеосигнал состоит из изображения осциллограммы, масштабной сетки и меню режимов управления осциллографом. Цена деления масштабной сетки по вертикали зависит от коэффициентов передачи масштабирующих каскадов. Цена деления по горизонтали определяется частотой запуска аналого-цифрового преобразователя. Управление смещением лучей по вертикали осуществляется потенциометрами, изменяющими уровень постоянной составляющей на входах осциллографа.
