Как составить ведомость проводов и принадлежностей для учебных электрических цепей
Провода для учебных цепей лучше закупать по ведомости конкретных соединений. Общая строка «комплект проводов» не показывает, хватит ли деталей для выбранного опыта. Кроме того, одинаковый внешний вид не гарантирует совместимости разъёмов. Поэтому сначала определяют схемы и приборы, а затем считают соединительные элементы.
Начните с одной типовой установки. Разложите её на столе без подачи питания и отметьте каждое соединение на схеме. После этого проверьте длину проводов в реальном расположении приборов. Слишком короткие создают натяжение, а избыточные мешают видеть цепь и занимают рабочее место.

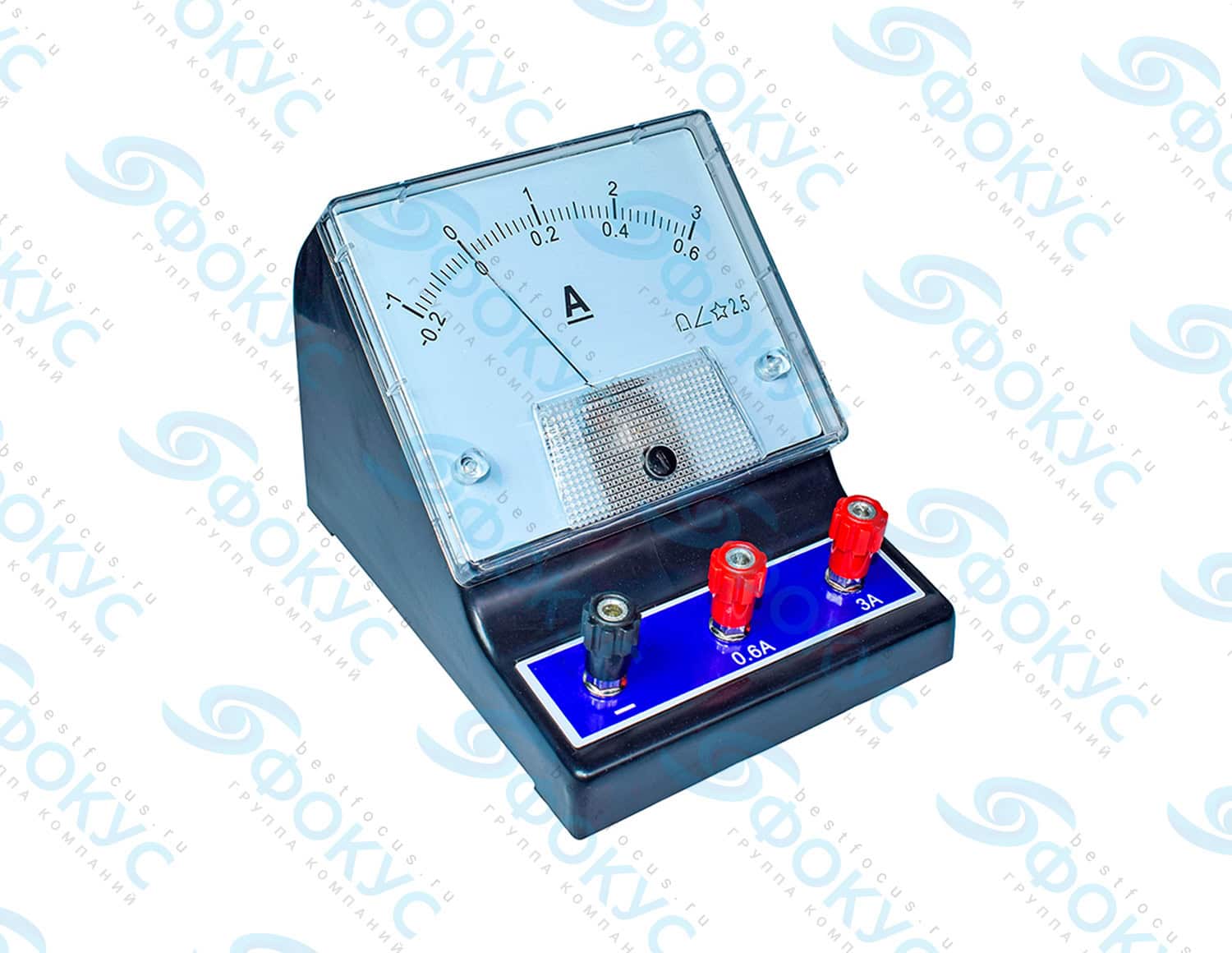

Например, при включении в комплект лабораторного амперметра нужно согласовать его клеммы с проводами и диапазон с опытом. Амперметр включают по предусмотренной методикой схеме. Нельзя подключать его непосредственно поперёк источника питания вместо вольтметра.
- Запишите тип соединения на обоих концах каждого провода.
- Разделите короткие перемычки и соединения между приборами.
- Уточните допустимые электрические параметры и состояние изоляции.
- Посчитайте провода для всех одновременно работающих групп.
- Отдельно отметьте переходники, ключи и запасные элементы.
Как считать провода для учебных цепей
Считать нужно физические соединения, а не условные линии рисунка. В одной схеме могут присутствовать узлы, которые собирают через отдельную колодку. В другой несколько подключений допускает сам прибор. Эти различия меняют состав комплекта.
Для каждого опыта создайте небольшую опись: назначение, разъёмы, длина, количество. Затем объедините одинаковые позиции. Если разные опыты идут по очереди, не обязательно суммировать все провода за учебный год. Однако параллельная работа двух классов требует отдельного расчёта.
Почему переходник не всегда решает проблему
Переходник может устранить механическое несоответствие, но не подтверждает допустимость электрического режима. Поэтому его применимость проверяют по документации приборов. Самодельные соединения не должны заменять штатные принадлежности в постоянном школьном комплекте.
Цветовая маркировка помогает разбирать схему, но не заменяет проверку полярности. Договоритесь об одном подходе внутри кабинета и храните комплекты одинаково. При замене провода сначала сверяйте его параметры, а затем цвет и удобство раскладки.
Как поддерживать готовность набора
Осматривайте доступные участки изоляции, наконечники и места ввода. Повреждённый провод отделяют от исправных и заменяют по установленному порядку. Проверки цепей выполняют при отключённом питании. Не используйте неизвестный провод только потому, что он физически подходит к клемме.
После урока удобно возвращать детали в подписанные ячейки. Опись позволяет быстро обнаружить недостачу. Если часть проводов постоянно теряется между наборами, пересмотрите упаковку и процедуру выдачи. Иногда это полезнее, чем регулярно увеличивать объём закупки.
Для сверки учебных схем можно использовать раздел OpenStax о простых электрических цепях и объяснение последовательного и параллельного соединения.
Приборы, к которым подбирают принадлежности, собраны в разделе кабинет физики.
При комплексном оснащении сверьте ведомость с разделом учебного оборудования на n-72.ru. Уточняйте совместимость соединителей у поставщика каждого прибора.
Как передать ведомость поставщику
Приложите схемы опытов и фотографии клемм имеющегося оборудования. Укажите количество рабочих мест, а не только число учеников. Попросите подтвердить состав одного полного набора и перечислить возможные переходники.
Провода для учебных цепей стоит принимать вместе с пробной сборкой без питания. Тогда несовпадение разъёмов обнаружится до урока, а не во время выдачи оборудования.
