Соленоид, плоская катушка и постоянный магнит: чем различаются учебные пособия
Учебный соленоид, плоская катушка и постоянный магнит решают разные задачи. Все три пособия связаны с магнитным полем. Однако это не взаимозаменяемые позиции в заявке на оснащение кабинета. Сначала определите, что именно ученики должны наблюдать, а затем подбирайте конструкцию и принадлежности.
Для знакомства с полюсами достаточно подходящего постоянного магнита. Для изучения поля тока нужна электрическая цепь. А для сравнения разных форм поля важна геометрия проводника. Ниже разберём назначение каждого пособия и состав рабочего места без привязки к неподтверждённым параметрам.
Учебный соленоид: поле катушки с током
Соленоид представляет собой катушку с витками, расположенными вдоль её оси. При прохождении тока она создаёт магнитное поле. У достаточно длинной катушки поле в центральной части ближе к однородному, чем у её концов. Но реальное школьное пособие имеет конечную длину. Поэтому утверждать, что снаружи поля совсем нет, нельзя.
Теоретическое объяснение можно найти в лекции Caltech о магнитном поле проводника и соленоида. Для школьного занятия преподаватель выбирает доступную модель объяснения. А технические ограничения берёт из паспорта конкретного оборудования, а не из идеализированного рисунка.
Перед закупкой уточните число витков, размеры, сопротивление и допустимый режим работы. Кроме того, спросите, предусмотрен ли съёмный сердечник. Эти сведения помогают проверить совместимость с источником питания и выбрать способ наблюдения поля.
- Постоянный магнит. Подходит для знакомства с полюсами и их взаимодействием без источника питания.
- Плоская катушка. Помогает обсуждать поле круговых витков и влияние положения катушки.
- Соленоид. Позволяет изучать поле протяжённой катушки и его связь с током.
- Принадлежности. Магнитная стрелка, датчик и измерительный прибор выполняют разные задачи; их подбирают по методике.
- Документация. Сверьте допустимые токи, питание, время включения и состав комплекта до заказа.
Плоская катушка: почему форма имеет значение
У плоской катушки витки расположены преимущественно в одной плоскости или в тонком слое. Её удобно использовать при обсуждении поля кругового тока. Однако одного названия недостаточно для выбора: существуют разные размеры, число витков и способы установки.
Попросите фотографию рабочего положения и чертёж крепления. Затем сопоставьте прибор с имеющимся штативом. Если катушка должна поворачиваться, проверьте свободный ход и устойчивость основания. Также уточните, остаются ли клеммы доступными после установки.
Постоянный магнит: простое начало темы

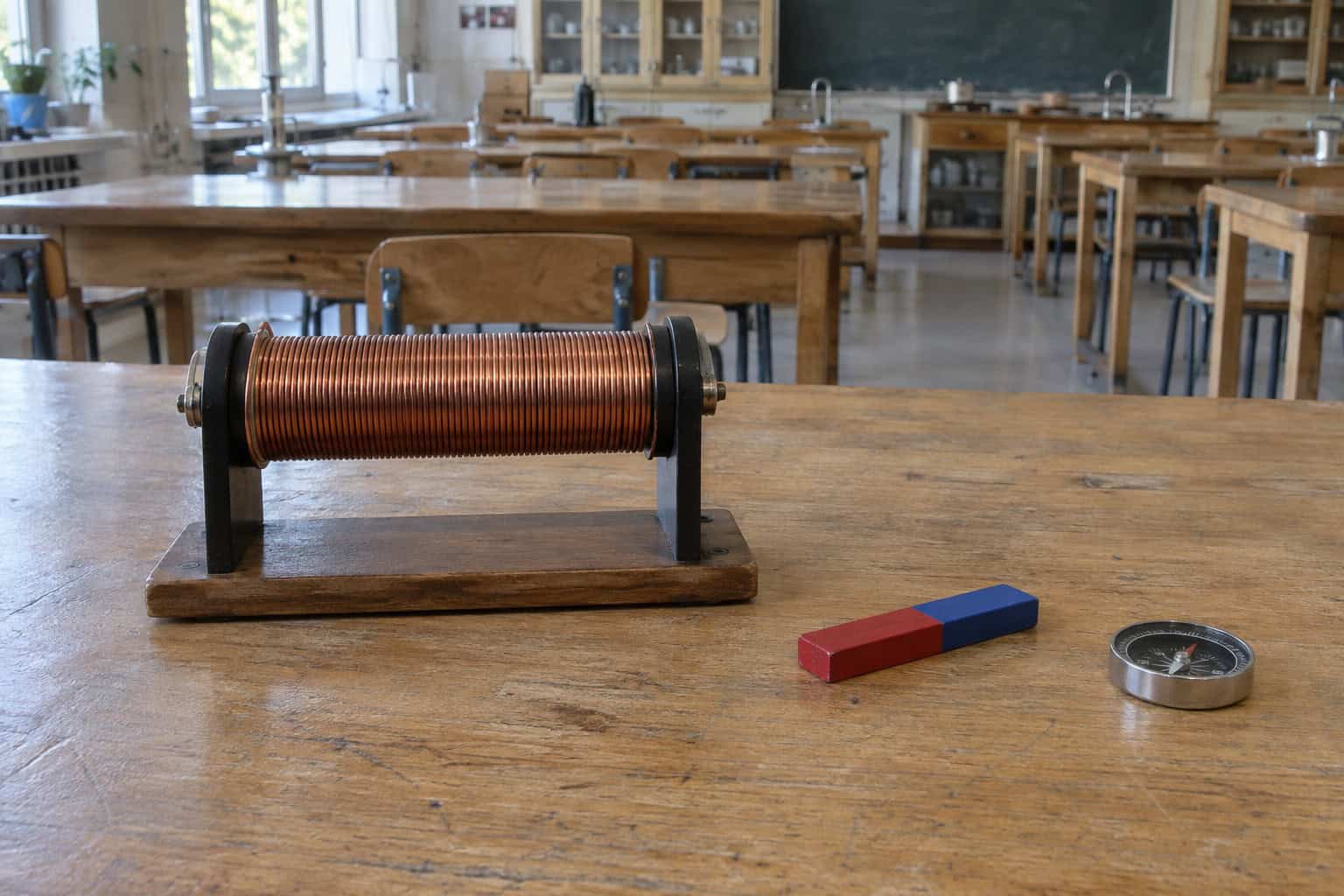

Постоянный магнит создаёт поле без внешнего электрического питания. Для вводного занятия важны различимая маркировка полюсов и удобный размер. Например, в каталоге есть полосовой демонстрационный магнит У-ФЗ-1087. В карточке указан комплект из двух магнитов с обозначениями N и S. Перед поставкой подтвердите комплектность по спецификации.
Такая пара помогает показать притяжение разноимённых и отталкивание одноимённых полюсов. При этом постоянный магнит не заменяет учебный соленоид в опыте о зависимости поля от тока. Поэтому в заявке лучше указывать учебную задачу рядом с названием пособия.
Когда нужен комплект для электромагнитной индукции
Катушку и магнит часто используют вместе, но наличие этих двух деталей ещё не гарантирует готовый опыт. При изменении магнитного потока через контур возникает ЭДС индукции. Для наблюдения необходимо подобрать подходящий измерительный прибор и соединения. Постоянно лежащий рядом магнит сам по себе не обеспечивает непрерывного индукционного тока.
Физический смысл разобран в лекции Калифорнийского технологического института о законах индукции. Практическую сборку выполняют по методике поставляемого комплекта. Не подменяйте чувствительный прибор произвольным амперметром только из-за одинаковой единицы измерения.
Как собрать рабочее место без лишних покупок
Сначала составьте ведомость уже имеющегося оборудования. Отдельно отметьте источники питания, провода, штативы и приборы наблюдения. Затем проверьте разъёмы и диапазоны. Например, подходящее напряжение на этикетке не подтверждает допустимый ток через конкретную катушку.
Учебный соленоид подключают только по инструкции. Не подключайте учебные катушки непосредственно к бытовой сети. При подготовке также учитывайте нагрев обмотки и разрешённую продолжительность включения. Изменение схемы проводят после отключения питания.
Сопутствующие позиции собраны в разделе оборудования для кабинета физики. Для демонстрации всему классу оцените видимость пособия с дальних мест. А для групповой работы считайте одновременно действующие установки, не только число учеников.
Что проверить при приёмке
Сверьте названия и количество изделий со спецификацией. Затем осмотрите крепления, клеммы, изоляцию и маркировку. Проверьте, что инструкция относится к выбранной модели. Если характеристики на изделии расходятся с документами, отложите включение до уточнения у поставщика.
Как заказать учебный соленоид и другие пособия
Передайте поставщику список опытов и состав действующего оборудования. Для катушек укажите требования к установке и источнику питания. Для магнитов — формат демонстрации и число комплектов. Такой запрос помогает сравнивать предложения по совместимости, а не только по цене.
«Фокус» поможет подобрать пособия под задачи кабинета. При обращении приложите перечень недостающих принадлежностей: это сократит время согласования комплекта.
